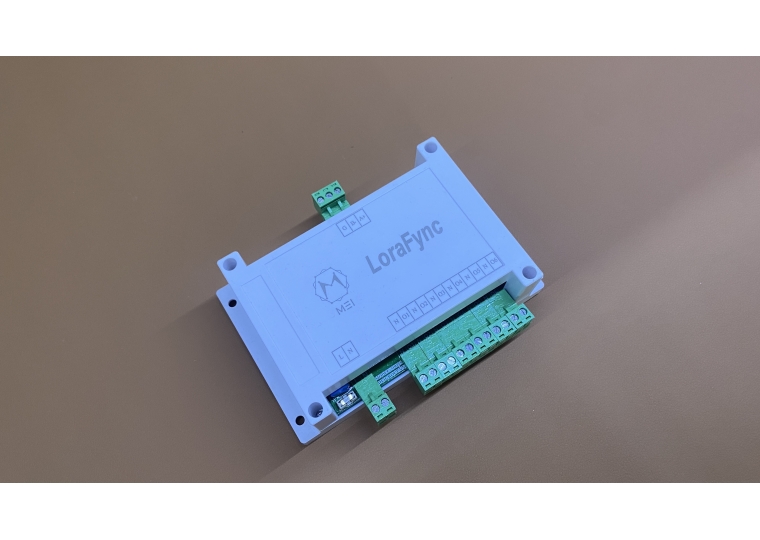

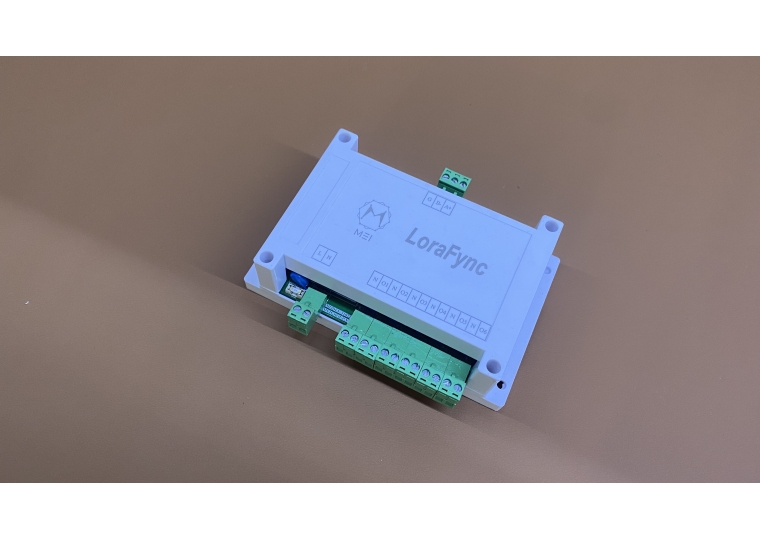

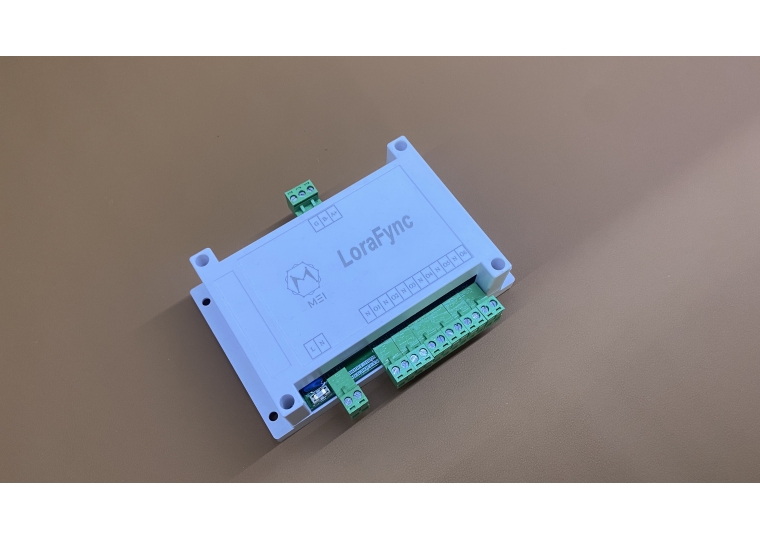

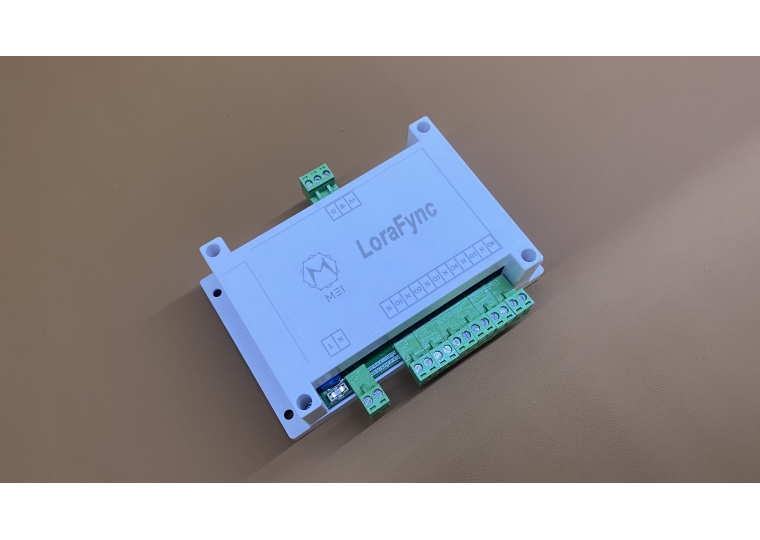

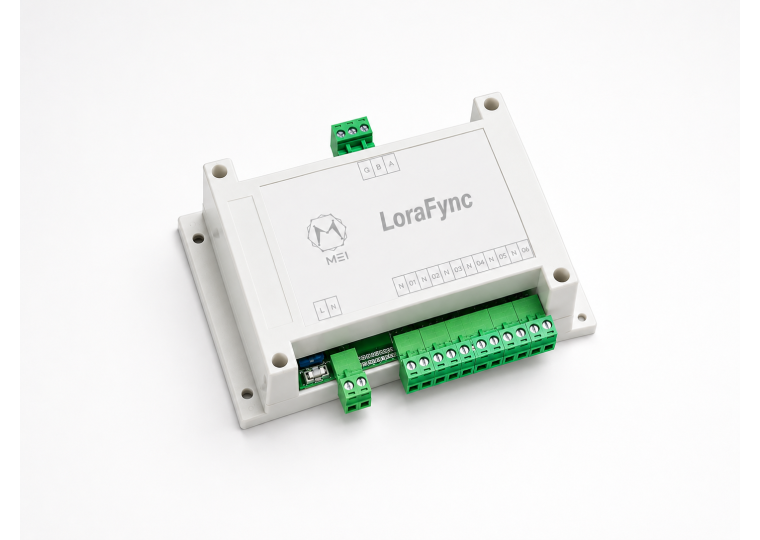

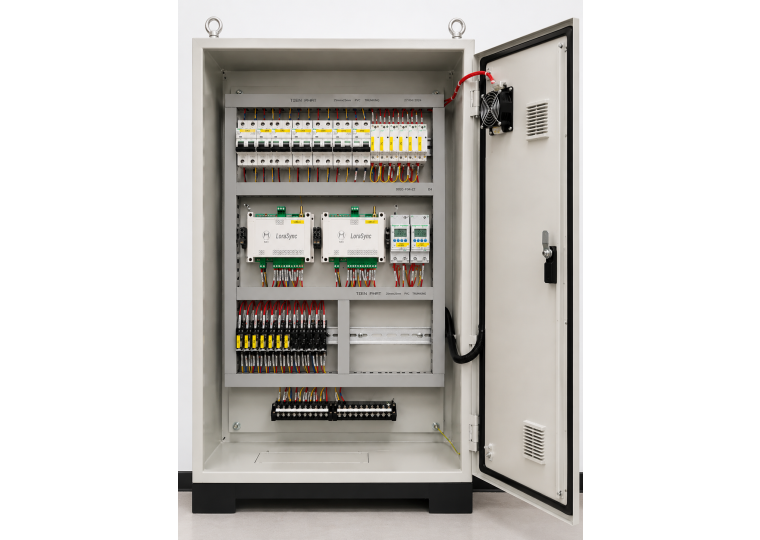

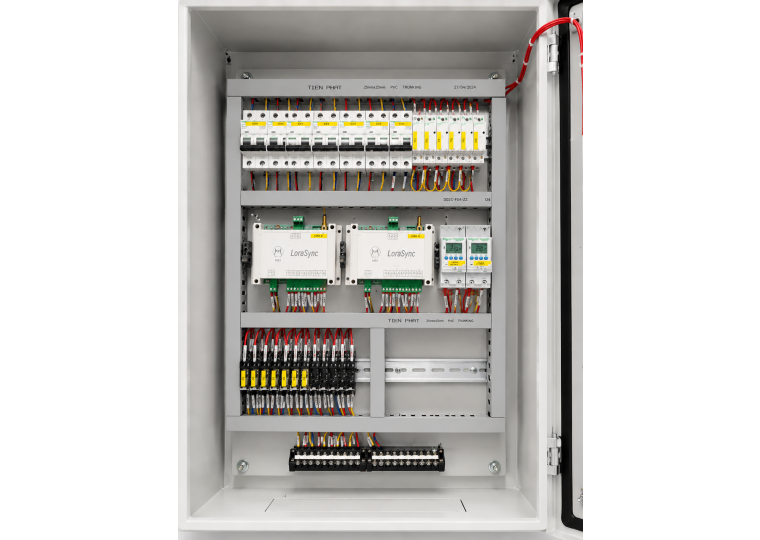

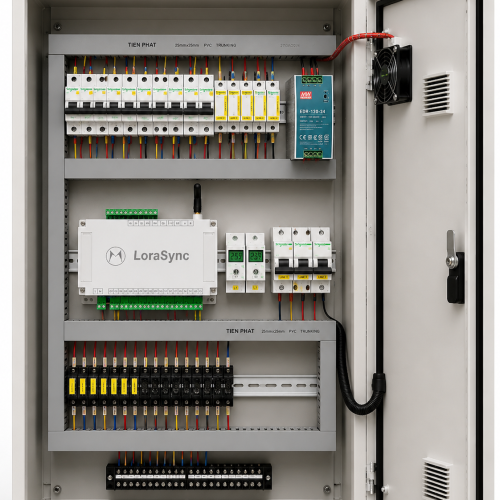

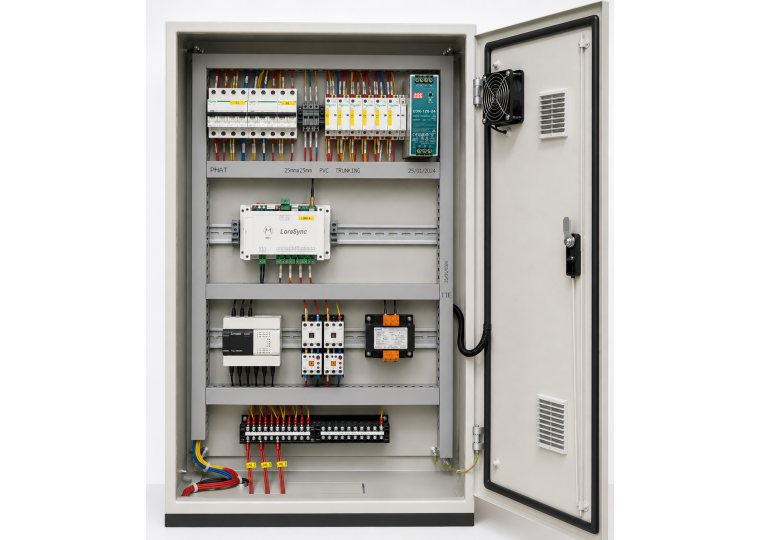

Thiết bị Client LoRa 10 kênh Relay là module điều khiển từ xa công nghiệp, sử dụng vi điều khiển STM32F103C8T6 kết hợp mô-đun LoRa SX1276/SX1278 hoặc LoRa UART tầm xa, cho phép truyền điều khiển 1–10 km trong môi trường đô thị, và đến 15–20 km ở điều kiện mở. Thiết bị được thiết kế để điều khiển tổng cộng 10 relay độc lập, phục vụ đóng/ngắt thiết bị điện, van, máy bơm, chiếu sáng, quạt công nghiệp hoặc các hệ thống phân tán.

1. Kiến trúc phần cứng

1.1 Bộ xử lý – MCU

• STM32F103 72 MHz

• 64 KB Flash, 20 KB RAM

• Tích hợp watchdog, RTC và các timer phần cứng
  → Đảm bảo hoạt động ổn định 24/7, chống treo.

1.2 Module LoRa

• LoRa SX1276/SX1278 (SPI) hoặc E22/E32 (UART)

• Công suất phát: 17–30 dBm

• Tầm xa: 5–10 km đô thị, 10–20 km vùng mở

• Hỗ trợ CRC, Retry, ACK, mã hóa AES tùy chọn

2. 10 kênh Relay công nghiệp

• 10 Relay độc lập, tải: 250VAC–10A hoặc 30VDC–10A

• Chế độ điều khiển: On/Off, Pulse, Toggle

• Thời gian phản hồi từ master: 50–300 ms

• Bảo vệ:

  • Diode chống ngược EMF

  • Optocoupler cách ly

  • Bảo vệ sét lan truyền tùy chọn

3. Giao tiếp LoRa – Phương thức truyền

Thiết bị hỗ trợ 2 chế độ:

3.1 Chế độ Polling (Master → Client)

• Master gửi yêu cầu theo ID

• Client trả ACK + trạng thái relay

• Không trùng frame, tránh xung đột

3.2 Chế độ Sự kiện (Event Mode)

• Khi relay thay đổi trạng thái (manual/local) → tự gửi lên Master

• Giảm độ trễ, phù hợp điều khiển tức thời

3.3 Chống mất gói

• CRC 16

• Tự động gửi lại tối đa 3 lần

• Mất kết nối > X giây → relay chuyển về chế độ an toàn (Fail-Safe)

4. Tính năng thông minh

4.1 Đồng bộ thời gian

• Master gửi timestamp → Client nhận và ghi vào RTC

• Đồng bộ log sự kiện trong hệ sinh thái MEI ECO

4.2 Ghi nhớ trạng thái

• Relay giữ trạng thái sau mất điện

• Lưu EEPROM hoặc Flash nội

4.3 Chế độ an toàn (Safety Mode)

• Mất sóng LoRa

• Nguồn chập chờn

• Thiết bị tự đóng/mở relay theo cấu hình preset

5. Nguồn & Bảo vệ

• Điện áp: 12–24VDC

• Bảo vệ:

  • Bảo vệ ngược cực

  • Bảo vệ quá áp

  • Lọc nhiễu EMC/EMI
    → Hoạt động ổn định trong môi trường công nghiệp.

6. Tích hợp hệ sinh thái MEI ECO

Thông qua Master:

• Điều khiển 10 relay từ Web/App

• Thay đổi mode ON/OFF/Pulse

• Xem trạng thái real-time

• Lịch sử chuyển trạng thái 30–365 ngày

• Cảnh báo khi mất kết nối LoRa

• Quản lý nhiều client trên bản đồ

7. Ứng dụng

• Điều khiển chiếu sáng khu vực rộng

• Điều khiển bơm/van phân tán

• Điện năng – tưới tiêu – nông nghiệp

• Điều khiển nhà thông minh công nghiệp

• Hệ thống cảnh báo – giám sát từ xa

• Hệ thống nhiều điểm không thể kéo dây RS485
