1. Tổng quan

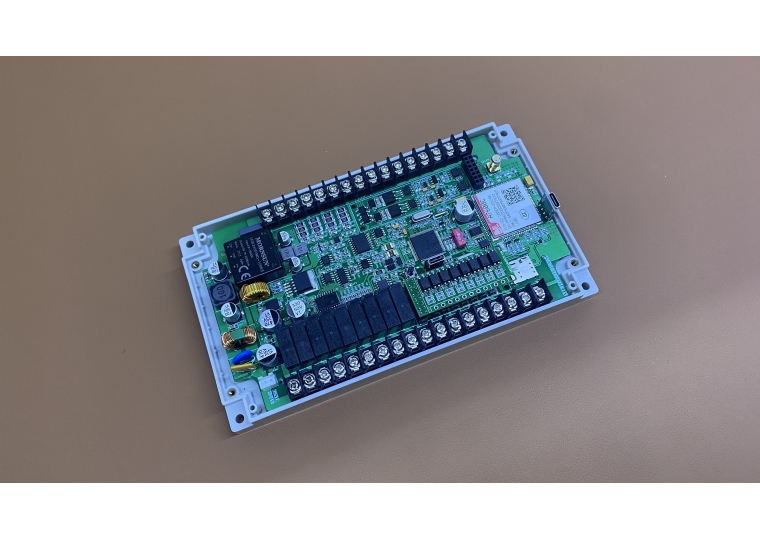

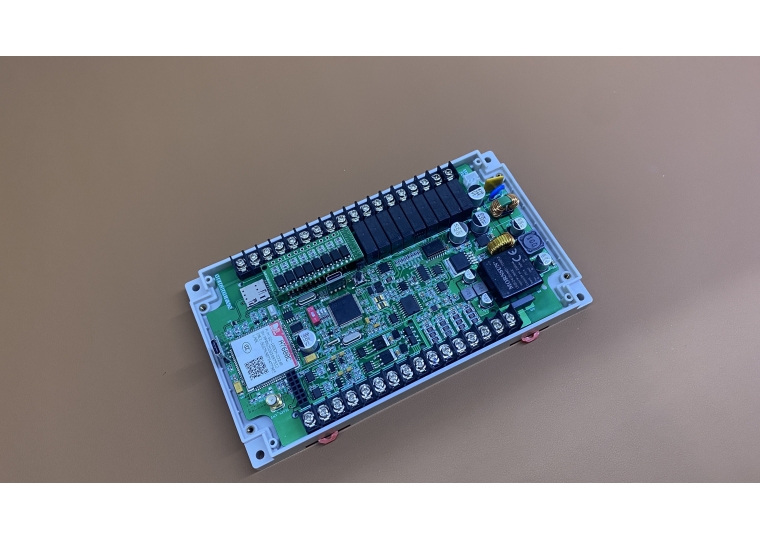

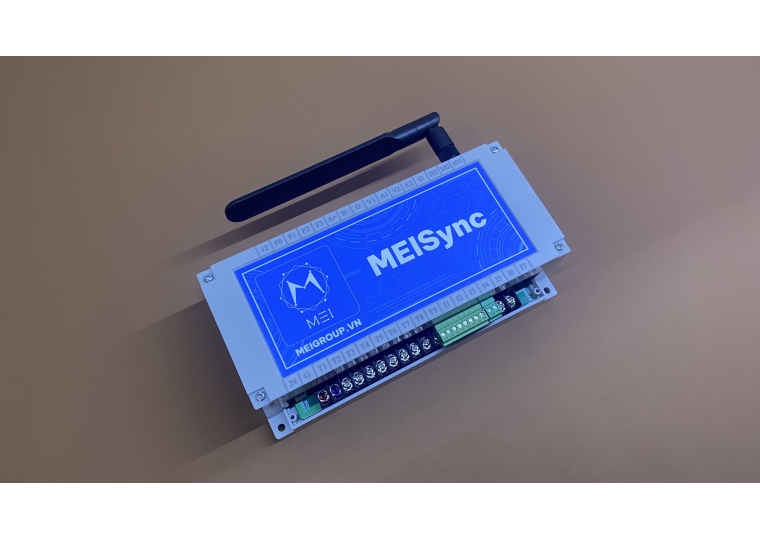

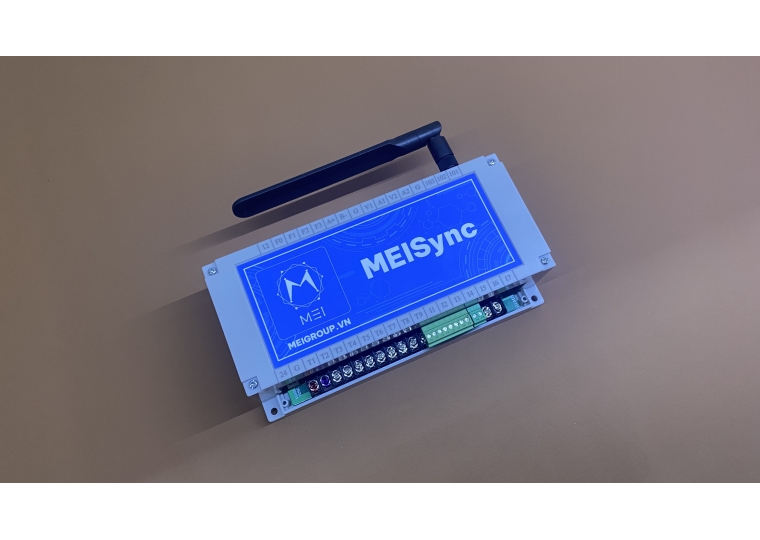

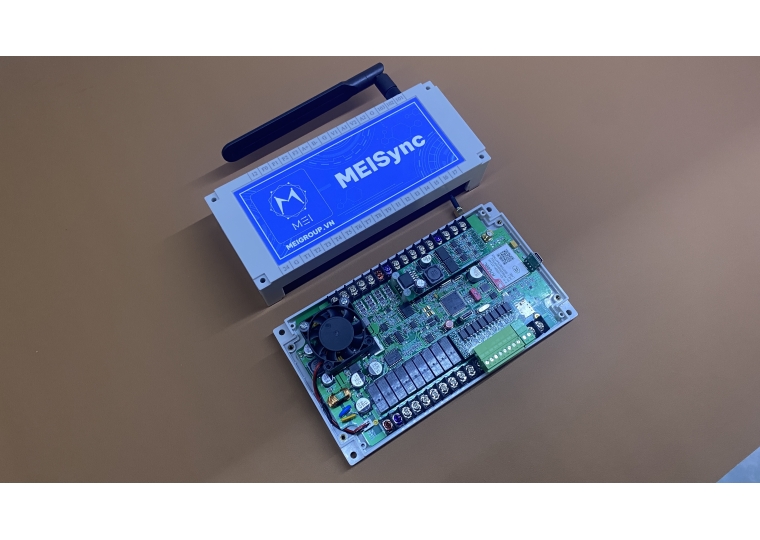

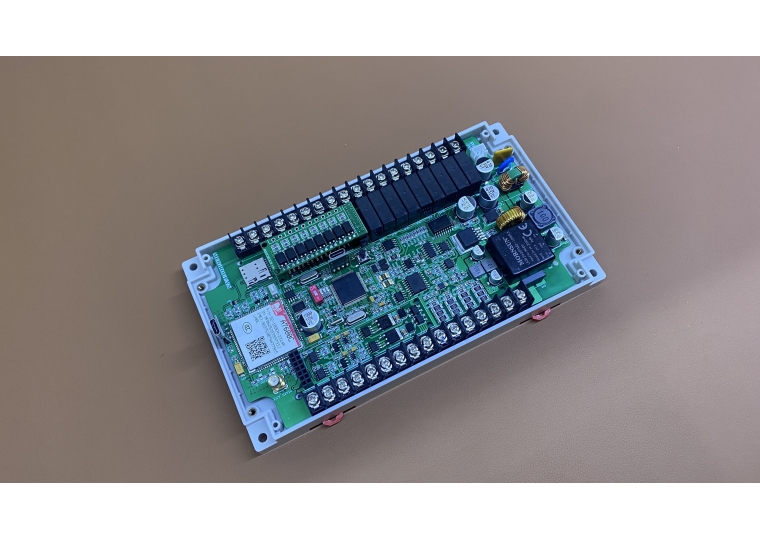

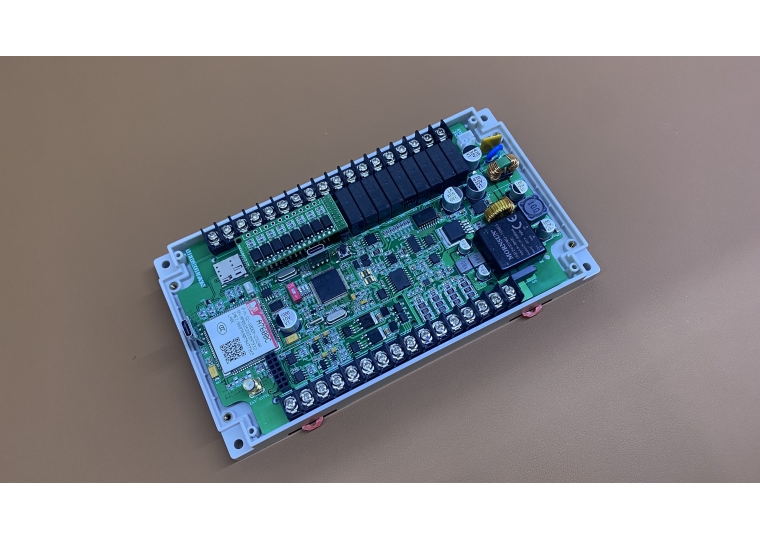

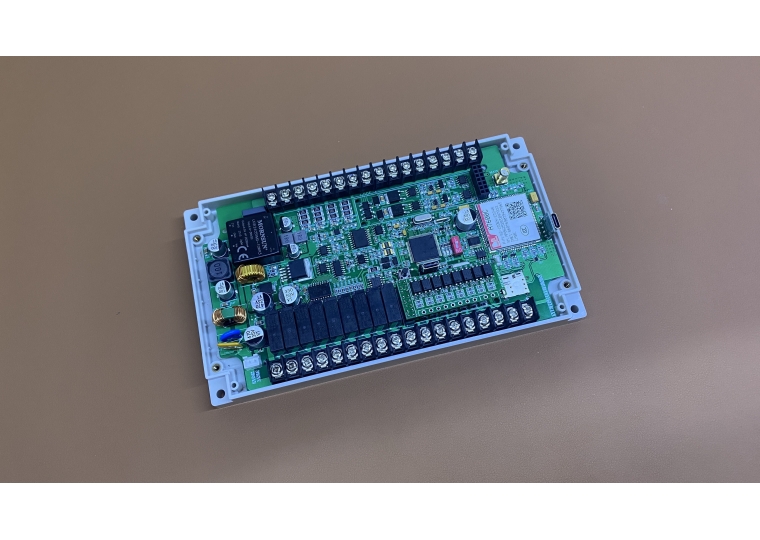

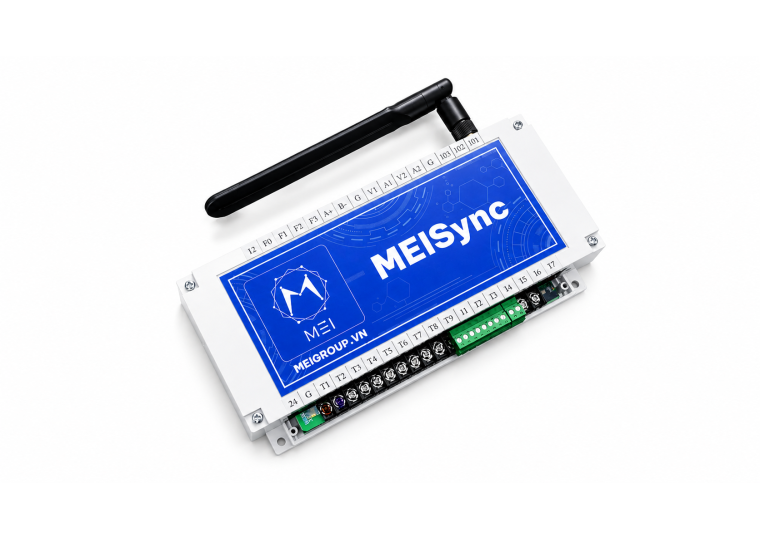

Thiết bị MEI là một datalogger – bộ giám sát – điều khiển công nghiệp, tích hợp sâu vào MEI ECO, phục vụ quan trắc mực nước, lưu lượng nước ngầm, giám sát áp suất, điều khiển bơm và truyền dữ liệu an toàn về Sở/Bộ theo chuẩn quản lý nhà nước.

Thiết bị được tối ưu cho các ứng dụng:

• Giám sát khai thác nước ngầm

• Giám sát mực nước giếng / hố thu / bể ngầm

• Giám sát trạm bơm 1–3 biến tần

• Điều khiển bơm theo áp suất/mực nước/lưu lượng

• Tích hợp cảnh báo và điều khiển từ xa

2. Cảm biến và khả năng đo lường

2.1 Mực nước

• Hỗ trợ cảm biến mực nước thả chìm (4–20mA hoặc RS485 – Modbus RTU)

• Độ phân giải: 0.1 cm

• Tự hiệu chỉnh sai số nhiệt và offset

• Lưu biểu đồ mực nước theo phút – giờ – ngày

2.2 Lưu lượng nước ngầm

• Kết nối các loại đồng hồ:

  • Điện từ (MAG6000/MAG8000, Krohne, Yokogawa…)

  • Siêu âm clamp-on

  • Cánh quạt (xung)

• Đọc:

  • Lưu lượng tức thời (m³/h)

  • Tổng lưu lượng 1 ngày – 1 tháng – 1 năm

  • Hướng dòng chảy

• Cơ chế retry – timeout – đảm bảo frame chính xác với Modbus RTU 9600/19200.

3. Gửi dữ liệu về MEI ECO – Web/App – Sở/Bộ

Thiết bị sử dụng 4G LTE hoặc Ethernet để truyền dữ liệu:

3.1 Gửi về Web/App MEI ECO

• MQTT/MQTTS hoặc HTTPS

• Payload chuẩn JSON theo đặc tả MEI ECO

• Cơ chế cache offline:

  • Khi mất mạng lưu vào Flash/W25Qxx hoặc SD Card

  • Khi có lại 4G → tự đồng bộ lại đầy đủ

3.2 Gửi dữ liệu về Sở/Bộ

Phục vụ quản lý tài nguyên nước theo chuẩn:

• Gửi dữ liệu về Sở TN&MT qua:

  • FTP/SFTP

  • API RESTful

  • MQTT Broker riêng của Sở

• Khả năng đẩy dữ liệu song song 2 kênh (MEI ECO + Sở/Bộ)

• Cơ chế đảm bảo dữ liệu đúng thời gian, không thất thoát

• Tích hợp mã trạm, mã thiết bị, mã nguồn khai thác theo quy định

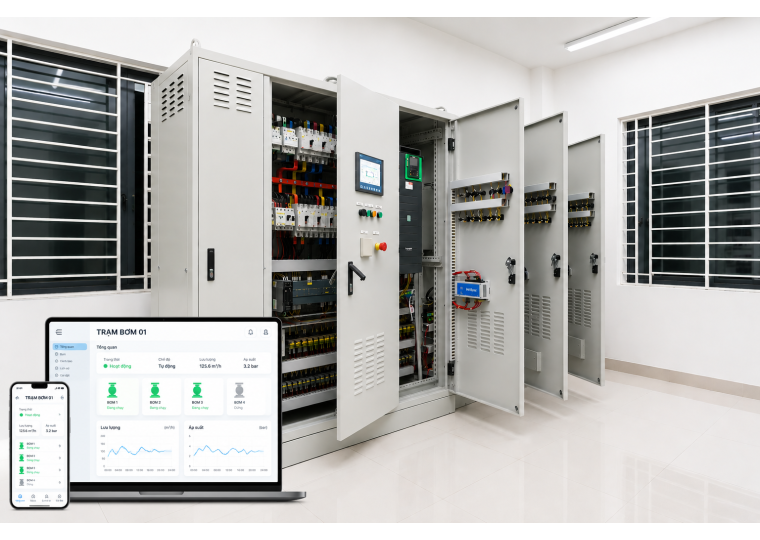

4. Điều khiển biến tần – Trạm bơm

MEI tích hợp chức năng Pump Controller công nghiệp, hỗ trợ:

4.1 Các giao thức kết nối

• 0–10V điều khiển tần số

• RS485 Modbus điều khiển trực tiếp biến tần

• Ngõ ra rơ-le/DO để chạy/dừng/mode

4.2 Thuật toán điều khiển

• Giữ áp suất tại điểm bất lợi

• Chế độ Lead–Lag 2–3 bơm

• Chế độ luân phiên Round-robin tăng tuổi thọ bơm

• Điều khiển theo:

  • Áp suất sau van

  • Áp suất đường ống cuối

  • Mực nước giếng

  • Lưu lượng thực tế

4.3 Tự bảo vệ

• Ngắt bơm khi:

  • Mực nước thấp (Low Level)

  • Lưu lượng bất thường

  • Áp suất quá cao

  • Mất pha / quá dòng từ biến tần

• Có nhật ký sự kiện đầy đủ trên Web/App

5. Truyền thông – Công nghệ tích hợp

• 4G LTE / 3G / 2G fallback

• Modbus RTU RS485

• LoRa Mesh (đối với trạm phân tán)

• Ethernet + MQTT

• OTA firmware (4G/Ethernet)

• Cơ chế Watchdog kép (IWDG + WWDG) đảm bảo hoạt động 24/7

6. Lưu trữ – Chống mất dữ liệu

Thiết bị có bộ nhớ:

• W25Q128 (16MB) hoặc W25Q256

• SD Card FAT32

• AT24C256 cho cấu hình

Cơ chế:

• Buffer theo FIFO

• Mỗi bản ghi gồm: timestamp + giá trị + CRC16

• Tự phục hồi khi mất nguồn hoặc reset

7. Nền tảng MEI ECO – khai thác dữ liệu

Khi kết nối vào MEI ECO, thiết bị được quản lý tập trung:

• Hiển thị dashboard realtime

• Biểu đồ mực nước – lưu lượng – áp suất

• Báo cáo ngày/tháng/năm

• Cảnh báo qua:

  • Web/App

  • Email

  • SMS

• Gửi thông báo lỗi thiết bị

• Quản lý firmware, cấu hình từ xa

• Phân quyền người dùng (quản trị – kỹ thuật – giám sát)

8. Mở rộng – tích hợp

Thiết bị có thể mở rộng thêm:

• Giám sát chất lượng nước (pH – TDS – EC – Clo – Độ đục)

• Giám sát điện năng (PZEM-016, DDS238…)

• Tích hợp camera IP

• Đo mưa, gió, độ ẩm đất

• Mô hình hóa và cảnh báo sụt lún nền đất

• Trạm cảnh báo ngập lụt

• Trạm cảnh báo cháy rừng

9. Điểm mạnh kỹ thuật

• Thiết kế Made in Vietnam – MEI R&D

• Vận hành ổn định 24/7

• Phù hợp chuẩn kỹ thuật các Sở/Bộ

• Dễ mở rộng – dễ tích hợp – dễ bảo trì

• Hỗ trợ dự án lớn (100–5000 thiết bị)
