1. Kiến trúc phần cứng

1.1 Bộ xử lý trung tâm (MCU)

• ESP32-WROOM hoặc ESP32-S3 (tùy phiên bản).

• CPU dual-core 240 MHz.

• RAM: 520 KB, Flash: 4–16 MB.

• WiFi 2.4 GHz chuẩn 802.11 b/g/n.

• Hỗ trợ OTA firmware.

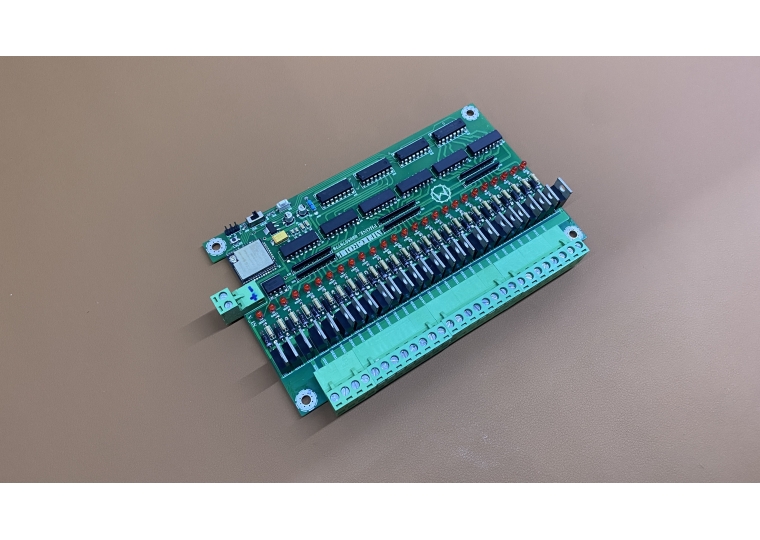

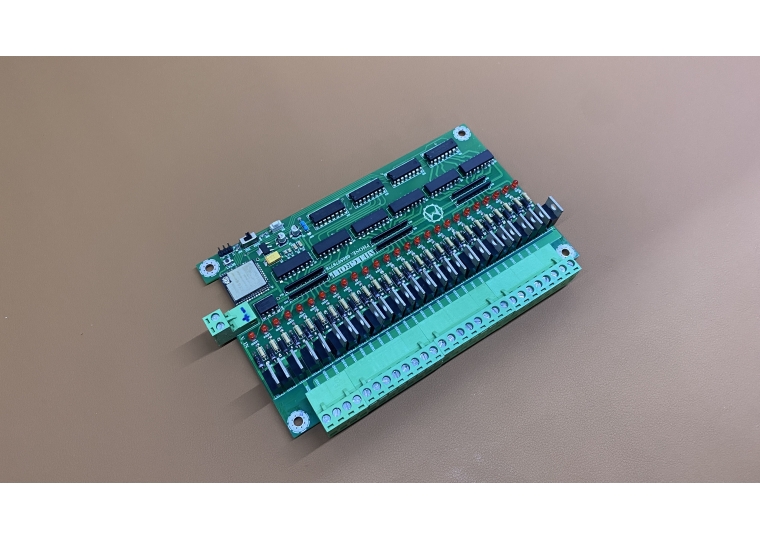

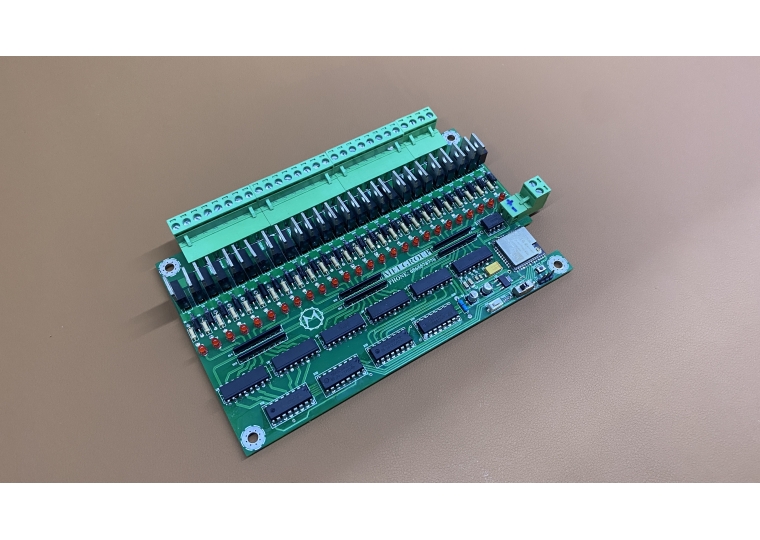

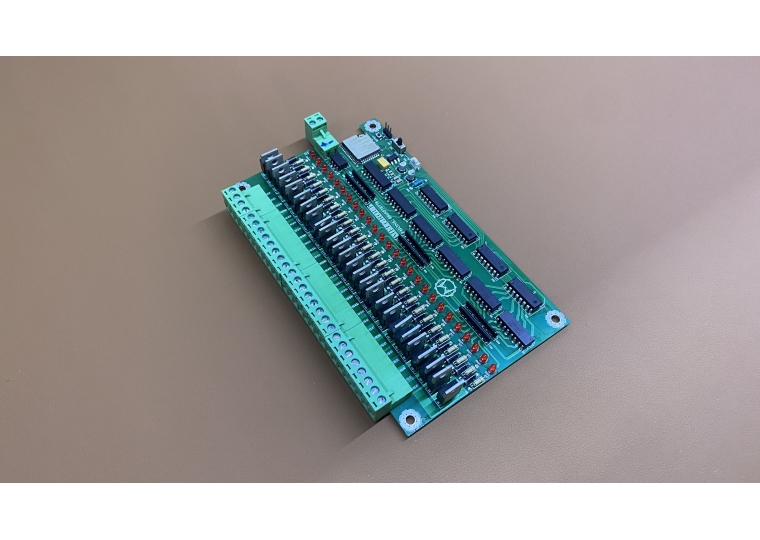

1.2 Hệ thống điều khiển 18 kênh MOSFET

• Số kênh điều khiển: 18 kênh độc lập.

• Loại MOSFET: N-MOSFET công suất, Rds(on) thấp (≤ 10 mΩ).

• Điện áp đầu ra mỗi kênh: 5–30 VDC.

• Dòng tải mỗi kênh: 5–10A/kênh (tùy phiên bản FET).

• Tổng dòng tối đa: 30–60A (phụ thuộc thiết kế tản nhiệt).

• Chế độ điều khiển:

  • ON/OFF digital.

  • PWM 1–30 kHz (dimming đèn LED, điều tốc motor DC).

• Tích hợp mạch bảo vệ:

  • Chống ngược cực tải.

  • Chống quá dòng.

  • Chống nhiễu EMI/EMC.

  • Snubber bảo vệ MOSFET khi đóng cắt tải cảm.

1.3 Mạch nguồn

• Nguồn vào: 9–24 VDC.

• Tích hợp DC-DC buck hiệu suất cao >90%.

• Chống ngược nguồn & chống quá áp.

• Lọc chống nhiễu 2 tầng (LC + TVS diode).

• Nguồn cấp cho MCU cách ly để chống nhiễu tải công suất.

1.4 Giao tiếp & mở rộng

• Cổng cảm biến:

  • 4–8 ngõ vào số (door, limit switch, báo lỗi…)

  • 1–2 ngõ vào analog 0–3.3V hoặc 4–20mA (tùy phiên bản).

• UART mở rộng: RS485 (tùy chọn).

• I2C hỗ trợ cảm biến môi trường (Temp/Humidity/Current).

• Port debug UART0.

1.5 Bảo vệ & độ bền

• Watchdog chống treo.

• ESD protection cho toàn bus tín hiệu.

• Tản nhiệt FET: heatsink nhôm hoặc PCB dày 2oz.

• Độ bền đóng cắt >100.000 lần.

⭐ 2. Tính năng phần mềm (Firmware)

• Điều khiển 18 kênh độc lập qua WiFi.

• Hỗ trợ:

  • Điều khiển thủ công từ app/web.

  • Điều khiển theo lịch (Schedule).

  • Điều khiển theo logic (IF/ELSE, theo cảm biến).

  • Điều khiển nhóm (Group control).

• Kết nối tới MEI ECO qua MQTT/HTTP/TCP.

• Tự lưu trạng thái kênh vào Flash khi mất điện.

• Tự đồng bộ trạng thái khi mạng trở lại.

• Cảnh báo quá tải – quá dòng – nhiệt độ cao (nếu có sensor).

• Cập nhật OTA từ xa.

3. Tính năng trên MEI ECO

• Giao diện giám sát 18 kênh real-time.

• Bật/tắt từng kênh hoặc theo nhóm.

• Hẹn lịch theo ngày/tuần.

• Ghi nhật ký hoạt động từng kênh.

• Cảnh báo:

  • Quá tải.

  • Mất kết nối.

  • Nhiệt độ tủ điện cao.

• Phân quyền người dùng (Admin/Operator).

• Xuất báo cáo Excel/PDF.

4. Thông số vật lý

• Kích thước: 150–220mm (tùy phiên bản).

• Vật liệu: PCB FR4, vỏ ABS hoặc nhôm công nghiệp.

• Độ ẩm làm việc: 0–95%RH.

• Nhiệt độ làm việc: -10°C đến +70°C.

• Chuẩn lắp đặt: Thanh DIN hoặc gắn vít.

 5. Ứng dụng

• Tủ điện công nghiệp – điều khiển chiếu sáng phân vùng.

• Điều khiển quạt, van điện, motor DC.

• Nhà kính, tưới tự động, trại giống.

• Nhà xưởng, kho lạnh, phòng kỹ thuật.

• Hệ thống tự động hóa tòa nhà, nhà máy.
