Thiết bị đo lưu lượng hỗ trợ phát hiện rò rỉ

Thiết bị đo lưu lượng hỗ trợ phát hiện rò rỉ

Bộ thiết bị đo lưu lượng dòng chảy của MEI GROUP là giải pháp giám sát nước chi phí thấp, sử dụng cảm biến turbine/Hall để đo xung và tính toán lưu lượng tức thời, tổng lưu lượng với độ chính xác đủ cao cho các ứng dụng dân dụng và công nghiệp nhẹ. Cảm biến cho tín hiệu xung theo tốc độ nước chảy, thiết bị datalogger nội bộ sẽ xử lý, lọc nhiễu và chuyển đổi sang giá trị L/min, m³/h và m³ tổng.

Thiết bị tích hợp bộ xử lý công nghiệp, hỗ trợ 1–2 kênh xung, lưu log theo ngày và giám sát trạng thái nguồn. Đặc biệt, hệ thống được thiết kế theo phương thức siêu tiết kiệm năng lượng, sử dụng chế độ Deep Sleep để giảm tiêu thụ xuống mức µA, cho phép vận hành bằng pin Lithium trong thời gian dài và kết hợp sạc năng lượng mặt trời đối với khu vực không có điện lưới.

Dữ liệu được truyền qua 4G LTE về nền tảng MEI ECO, cho phép xem lưu lượng realtime, biểu đồ 24h, tổng ngày/tháng, cảnh báo rò rỉ, dòng sử dụng bất thường hoặc mất tín hiệu. Thiết bị phù hợp cho hộ dân, nông nghiệp, giám sát giếng khoan, điểm đo cuối DMA và các ứng dụng cần thiết bị đo lưu lượng chi phí thấp nhưng độ tin cậy cao.

Liên hệ ngay

Tổng quan
Kỹ thuật
Cùng giải pháp

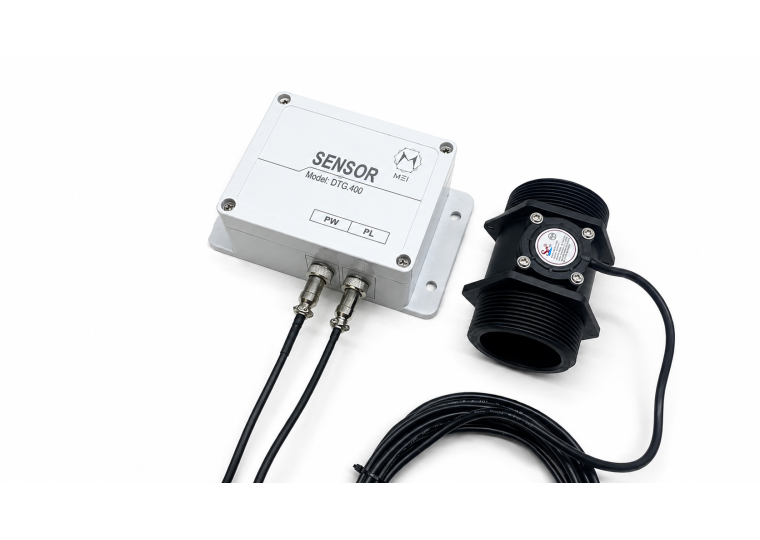

Bộ thiết bị đo lưu lượng dòng chảy của MEI GROUP là giải pháp kinh tế – hiệu quả dành cho các ứng dụng cần giám sát lưu lượng nước với chi phí thấp nhưng vẫn đảm bảo độ tin cậy. Thiết bị sử dụng cảm biến lưu lượng turbine / hall sensor (YF-DN15…DN50 hoặc cảm biến tương đương) để đo xung theo tốc độ dòng chảy, sau đó tính toán lưu lượng tức thời và tổng lưu lượng dựa trên hệ số K (K-Factor).

1. Cảm biến & đặc tính kỹ thuật

Loại cảm biến: Hall turbine hoặc Flow Pulse Sensor
Tín hiệu: xung (0–1000 Hz)
Độ chính xác: ±2–5% tùy model
K-Factor cấu hình được trên thiết bị
Lưu lượng tức thời: L/min hoặc m³/h
Tổng lưu lượng: L, m³ với độ phân giải cao

Thiết bị hỗ trợ lọc xung, chống rung, đảm bảo đo đúng trong điều kiện áp lực thấp hoặc nước bẩn nhẹ.

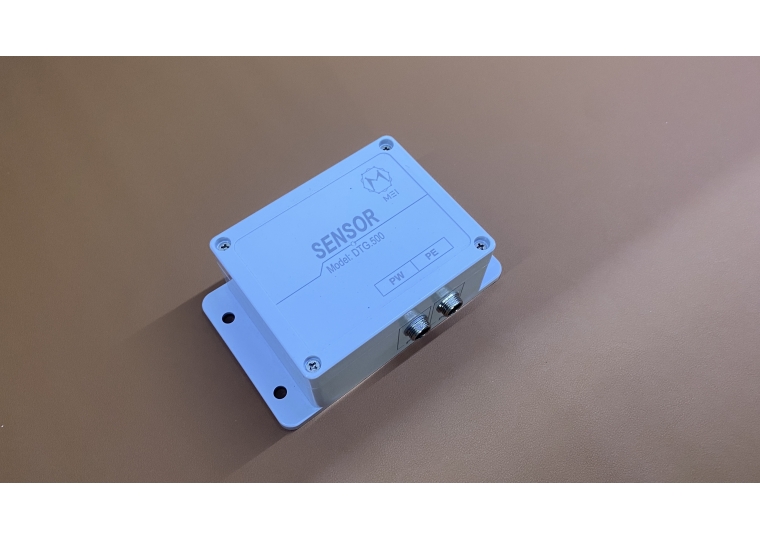

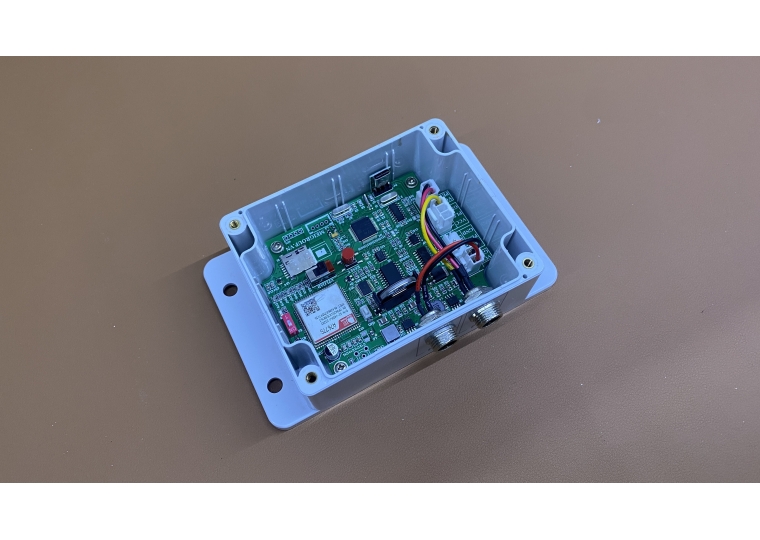

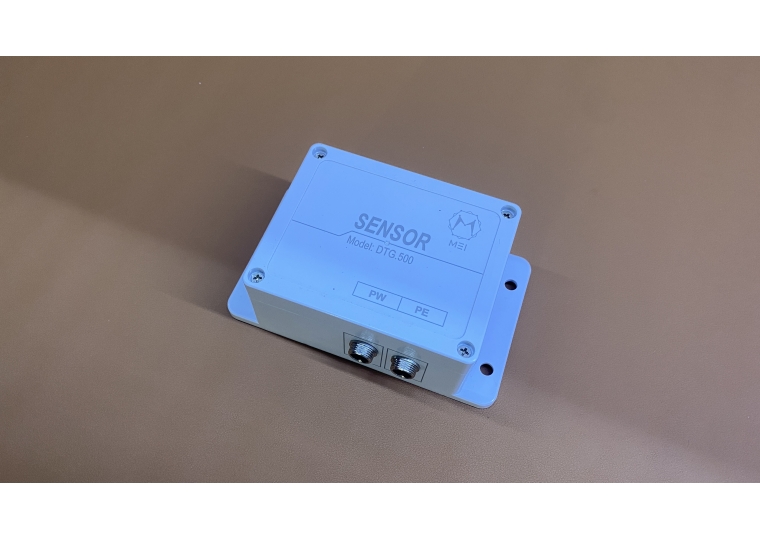

2. Thiết bị datalogger đo lưu lượng

MCU công nghiệp STM32/ESP32
Kênh vào: 1–2 kênh xung (NPN/PNP)
Tự động tính:
- Lưu lượng tức thời
- Tổng lưu lượng ngày – tháng – toàn kỳ
- Thời gian sử dụng nước (runtime)
Bảo vệ: chống nhiễu EMI/RFI, chống xung sét đường dài

3. Phương thức hoạt động siêu tiết kiệm năng lượng

Thiết bị được thiết kế cho trạm độc lập (off-grid):

Chế độ Sleep sâu (Deep Sleep)

MCU ngủ 99% thời gian
Tỉnh dậy theo:
- Xung đếm (có lưu lượng)
- Chu kỳ gửi dữ liệu
Dòng tiêu thụ: ≈100–250 µA

Dùng pin + năng lượng mặt trời

Pin Lithium 3.7V hoặc 6V/12V tùy thiết kế
Sạc năng lượng mặt trời 5W–20W
Tuổi thọ pin 6–24 tháng tùy lưu lượng sử dụng
Có cảm biến pin và chế độ giảm chu kỳ gửi khi pin yếu

4. Truyền dữ liệu & kết nối MEI ECO

4G LTE Cat-1/Cat-M1 hoặc NB-IoT (tuỳ nơi triển khai)
Giao thức: MQTT/MQTTS hoặc HTTP
Cấu hình hệ số K, chu kỳ gửi từ xa qua MEI ECO
Tự động lưu log khi mất mạng → đồng bộ khi có mạng

Dữ liệu đưa lên MEI ECO:

Lưu lượng tức thời
Tổng lưu lượng
Đồ thị sử dụng theo giờ/ngày
Cảnh báo lưu lượng bất thường
Mức pin – RSSI – trạng thái thiết bị

5. Cảnh báo & phân tích

Cảnh báo rò rỉ (lưu lượng không về 0 ban đêm)
Cảnh báo dòng nước tăng đột ngột → nghi vỡ ống
Cảnh báo không có nước
Cảnh báo pin thấp
Phân tích: biểu đồ tiêu thụ, so sánh giữa các kỳ, dự báo theo AI (tùy gói)

6. Ứng dụng

Hộ dân – đồng hồ nước nhà máy
Trạm giám sát giếng khoan/nước thô
Khu tưới tiêu – tưới nhỏ giọt
Khu dân cư – trang trại – resort
Giám sát nước cấp ở điểm cuối DMA chi phí thấp
